3 مراحل لتحويل مرحلة واحدة
الطاقة المقدرة: العميل للتحديد
جهد الإدخال: يحدده العميل
تردد الإدخال: 50/60 هرتز
جهد الخرج: يحدده العميل
تردد الإخراج: 50/60 هرتز
موك: 1 مجموعة / قطعة
خدمة صانعي القطع الأصلية وتصنيع التصميم الشخصي: متاح
العلامة التجارية: نويارك
التعبئة والتغليف: حالة الخشب الرقائقي
طرق الدفع: T/T، L/C، ويسترن يونيون، بطاقة الائتمان
لتحويل 3-طور إلى طاقة أحادية الطور، يمكنك استخدام سلك محايد أو محول عزل أو محول طور.
من السهل نسبيًا استخدام جهاز-أحادي الطور في مصدر طاقة ثلاثي الطور. إذا كان مصدر التيار الكهربائي الخاص بك عبارة عن تكوين wye (نجمة) بسلك محايد، فيمكنك فقط استخدام هذا السلك المحايد بسلك واحد من أي من المراحل الثلاث لإنشاء مرحلة واحدة، ولكن الجهد الذي تحصل عليه هو دقة منخفضة المستوى، والقلق الآخر هو أنه يجب عليك محاولة الحفاظ على الاستخدام العام متوازنًا بين المراحل.
على الرغم من أن محول العزل يمكنه تحويل طاقة -ثلاث مراحل إلى طور واحد-، إلا أنه لا يمكنه موازنة أحمال الطور الواحد عبر نظام إمداد ثلاثي الطور، وسيكون تيار الطور الواحد أعلى مرتين من المرحلتين الأخريين.
ومحول الطور هو جهاز ذو حالة صلبة يمكنه توليد طاقة كهربائية ثلاثية الطور من مصدر أحادي الطور أو العكس. محولات الطور الثابت من Noyark التي تستخدم تصميم PWM IGBT، يعمل المقوم والعاكس المدمجان - معًا لتحقيق تحويل مزدوج للتيار المتردد - DC - للتيار المتردد، لذلك لا يمكنهم فقط تحويل طاقة الطور الواحد - إلى طاقة الطور 3-}، ولكن يمكنهم أيضًا تحويل طاقة ثلاثية الطور إلى طاقة أحادية الطور، وفي الوقت نفسه،يمكنه تحقيق تيار متوازن في جميع مراحل الإدخال الثلاثة.
تحديد
| تكنولوجيا | تصميم -الحالة الصلبة PWM IGBT (المقوم: SCR، العاكس: IGBT) | ||
| القوة المقدرة | العميل لتحديد | عرض | شاشة ال سي دي 7 بوصة قابلة للمس |
| جهد الإدخال | العميل لتحديد | تردد الإدخال | 50/60 هرتز |
| رقم المرحلة | 3 | تردد الإخراج | 50/60 هرتز |
| الجهد الناتج | العميل لتحديد | الموجي الناتج | موجة جيبية |
| رقم المرحلة | 1 | الناتج ثد | أقل من أو يساوي 2% (الحمل الخطي) |
| الحماية | قاطع الدائرة، الصمامات المنفوخة، خطأ IGBT، الجهد الزائد / المنخفض، التيار الزائد، الحمل الزائد، الحرارة الزائدة، دائرة كهربائية قصيرة | ||
| الزائد | 100% تحميل: تشغيل عادي 120% تحميل: 10 ثوانٍ 150% تحميل: 1 ثانية 200% تحميل: قطع الإخراج على الفور | ||
| وقت الاستجابة | 2 مللي ثانية |
ارتفاع
|
أقل من أو يساوي 1000م |
| دقة الجهد | ±1% |
الرطوبة النسبية
|
أقل من أو يساوي 95% (بدون-تكثيف)
|
| دقة التردد | ±0.01% |
درجة الحرارة المحيطة
|
-15 درجة إلى +45 درجة
|
| تبريد | الهواء القسري | درجة الحماية | IP20 (IP44 وما فوق اختياري) |
| كفاءة | أكبر من أو يساوي 92% | تثبيت | داخلي (خارجي اختياري)، مثبت على الأرض |
| دورة العمل |
مستمر
|
معيار
|
إيك 61000-6-2، إيك 61000-6-4، إيك 62477-1 |
*المواصفات عرضة للتغيير دون إشعار مسبق. نحن نقدم خدمة التخصيص، يمكنك أن ترسل لنا متطلباتك التفصيلية.
سمات
تحويل مزدوج:AC-DC-تقنية التحويل المزدوج الحقيقية للتيار المتردد.
تصميم PWM/IGBT:تعديل عرض النبضة-، دائرة الحالة الصلبة بنسبة 100%، ثابتة بدون أجزاء متحركة.
العزلة الكلفانية:يتم الإخراج باستخدام-محول عزل مدمج لتوفير عزل كلفاني.
الحماية الكاملة:قواطع دوائر الإدخال والإخراج، الجهد الكهربي المنخفض / الزائد، التحميل الزائد، الحرارة الزائدة، الدائرة القصيرة، إلخ.
موجة جيبية نقية:تضمن تقنية IGBT -عالية التردد ومحول العزل إخراج موجة جيبية مثالية.
وظائف متعددة:لا يمكن تحويل الجهد والتردد وتثبيتهما فحسب، بل يمكنه أيضًا تغيير رقم الطور.
شاشة لمس 7 بوصة:درجة عالية من سهولة الاستخدام-، وجهد العرض، والتيار، والطاقة، والتردد، ودرجة الحرارة، وما إلى ذلك.

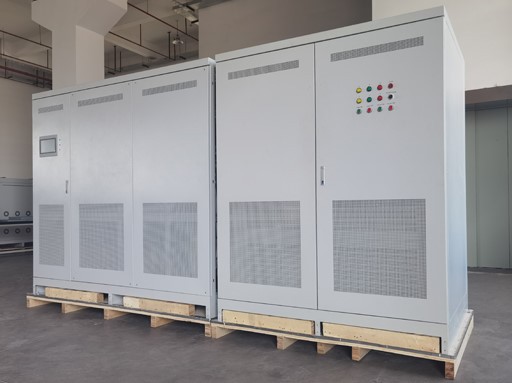

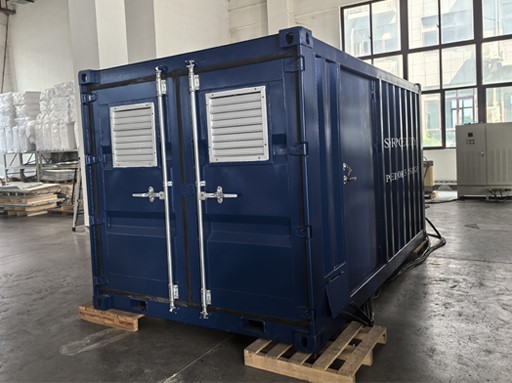

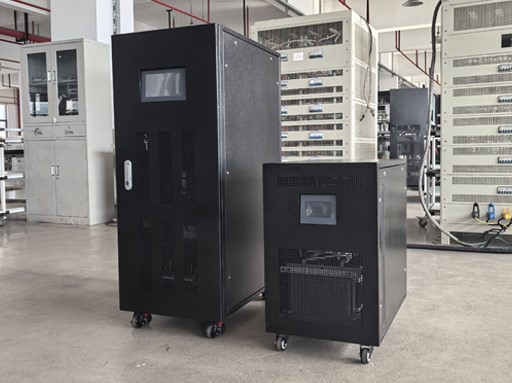

معرض
*جميع الصور تمثيلية فقط. ينبغي تأكيد المعلومات التفصيلية حول الحجم والوزن والتفاصيل الفنية الأخرى معنا.
أدلة الشراء
عندما يكون نوع الحمل حثيًا بطبيعته، مثل المحركات (المراوح، المضخات، إلخ)، والملفات اللولبية، والمرحلات، فمن الضروري مراعاة عوامل التحميل الزائد لتيار التدفق العالي و-الوقت القصير بشكل كامل
مع المحركات (بدون مرفق البدء الناعم) عادةً ما تسحب عند بدء التشغيل-تيارًا يصل من 5 إلى 7 أضعاف التصنيف المذكور للمحرك.
محول الطور الرقمي ليس محول طور دوار.
حساب تصنيف كيلو فولت أمبير. 3-حساب الطور kVA: الجهد × التيار × 1.732 / 1,000؛ حساب كيلو فولت أمبير أحادي الطور: الجهد × التيار / 1000.
تحديد جهد الإدخال (الابتدائي) والإخراج (الثانوي).. جهد الدخل هو جهد مصدر الكهرباء الذي يحتاج إلى تغيير، وجهد الخرج هو الجهد الذي يتم توفيره بواسطة محول طور الحالة الصلبة.
اختر رقم المرحلة الصحيح. 1-توجد طاقة الطور في المنازل والمباني الصغيرة، بينما توجد طاقة ثلاثية الطور في البيئات التجارية والصناعية الأكبر.
تحديد تردد الإدخال (الأساسي) والإخراج (الثانوي).. تردد الإدخال هو تردد مصدر الكهرباء الذي يحتاج إلى تغيير، وتردد الخرج هو التردد الذي يتم توفيره بواسطة محول الطور.
تحديد نوع التحميل. حثي أو مقاوم، بداية مباشرة أو بداية ناعمة، ما هو الحد الأقصى لتيار البداية، وما إلى ذلك.
اختر درجة الحماية المناسبة. IP20، IP44، IP54، في حاويات.
تحديد شروط التثبيت. من الضروري معرفة: التثبيت الداخلي أو الخارجي؛ ارتفاع موقع التثبيت والخصائص المناخية؛ درجة الحرارة المحيطة.
